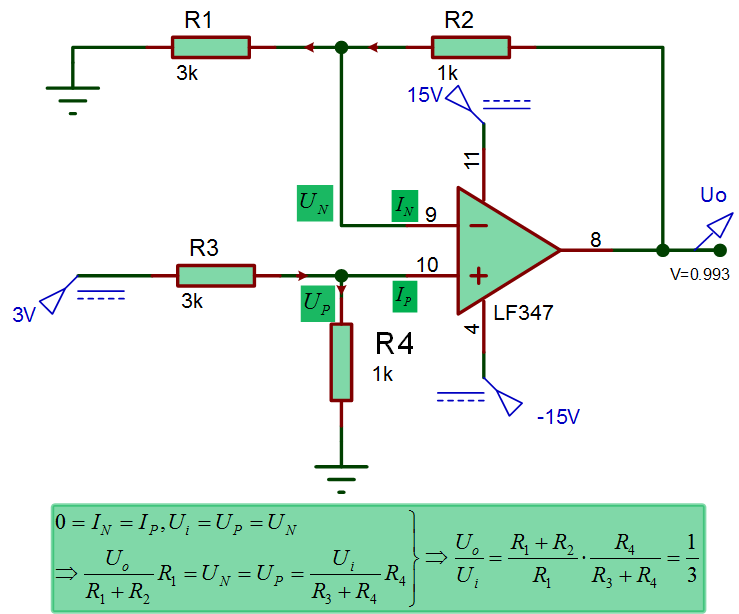

1、电压同向任意放大：
电路中多了两个电阻R3和R4（如果没有R3 R4则只能放大不能缩小，如果没R3R4且运放9/10脚对调则是反向放大），成本并不会增加多少。由图6中推导的公式，如果R1+R2=R3+R4，那么放大倍数Uo/Ui=R4/R1,这个电阻阻值大小是完全可以做到任意选择的。在实际电路的设计过程中，通常令R1=R3，R2=R4,这样可以使R1+R2=R3+R4成立，同时也能够很清晰地记住这个电路的放大倍数即为：Uo/Ui=R2/R1。

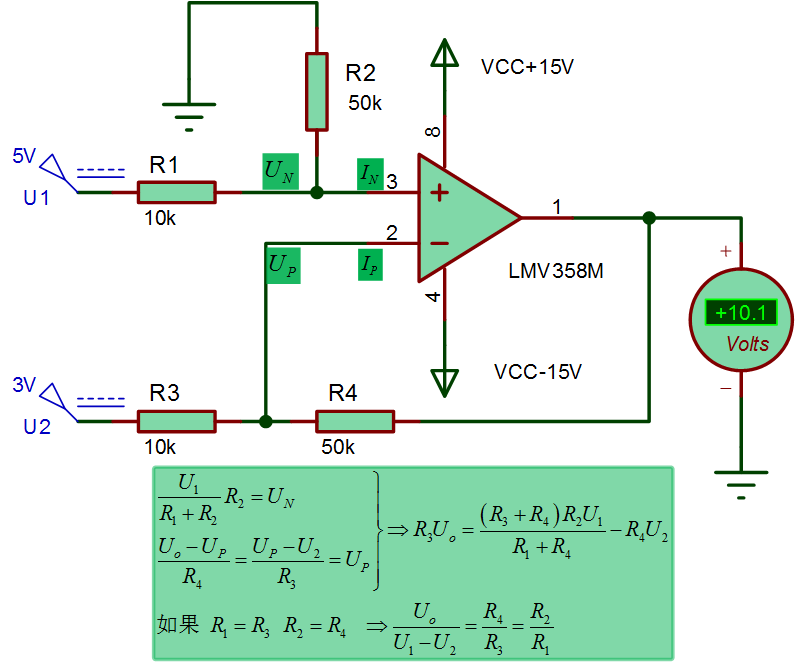

2、差分放大电路
上面讲到的所有放大电路都有一个明显的特点，就是它们只是放大某一个电势点，另一个电势点是默认接地的。而有时我们需要放大电压的两端电势没有一个接地的，那么这个时候，上述所有放大电路将不再适用。我文章一开头提到的采样步进电机电流，就是这种情况，这个时候就是差分放大电路登场的时间了。
在使用差分放大电路时，有一点需要特别地注意，不仅|k*(U1-U2)|<15（最好是小于13V左右，取得比较好的效果），而且Un与Up应该也要小于15v，否则放大不会工作在线性区，导致电路非正常工作。

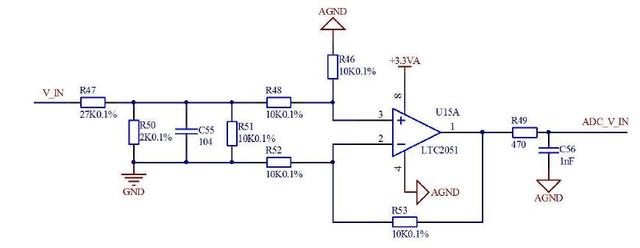

3、一种常用的电压采样电路
如图所示该电路中，输入电压（V_IN）经过电阻R47和R50、R51分压后经过差分跟随运放电路，然后经过RC低通滤波器进行滤波输入至ADC采样（DSP、单片机ADC采样接口或ADC采样芯片），经过处理后得到相应的ADC采样数字信号。
该电路后面接了一个电压跟随器，用作缓冲级或隔离级，提高输入阻抗，降低输出阻抗。

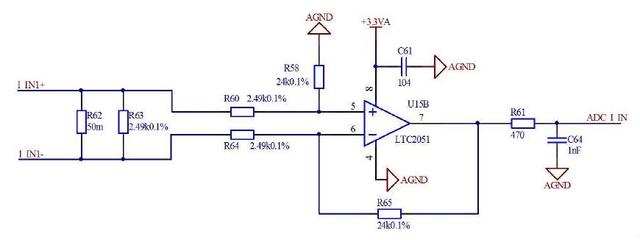

4、一种常用的电流采样电路
如图所示该电路中，采样电阻为R62(此处50mΩ)，当电流流过采样电阻R62时，即将电流转化为相应的微小电压，然后经过差分放大（假设电流为1A,则采样电阻R62两端的电压为50mV,在经过差分运放放大，该差分运放放大倍数为24k/2.49k≈9.64（倍），即放大后输出电压约为0.482V。），滤波后输入至ADC采样接口。
