电压参考芯片 TL431

`如果您有好的想法、项目，无论您是采购还是技术人员，请联系我们(17301190511同微信)。`

`电子软硬件产品：设计、代生产、代走账、代。。。`

`诚信第一、合作共赢！`

`北京盛德安科技有限公司`

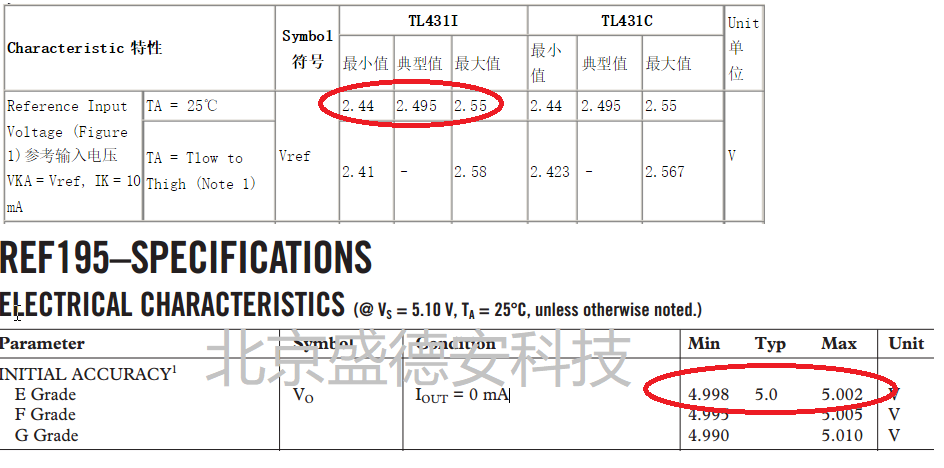

首先贴一张电压精度的图片，如果大家感觉tl431够用的话，可以往下继续看：

1 TL431的简介
德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

左图是该器件的符号。3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。TL431的具体功能可以用如图1的功能模块示意。

由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA变化。当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的，本文的一些分析也将基于此模块而展开。

2. 恒压电路应用

前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。

　　当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。将这个电路稍加改动，就可以得到在很多实用的电源电路，如图3，4。

阻值取值：R0取1.5K，R1、R2分别取10K，按结果，应得到5V的输出电压。Vin使用12V，实测电压为5V。Vin使用24V，实测电压5V，因此，此种器件的精度很高。接入负载，在C、A端并接负载电阻，Vin用12V。当负载电阻大于2K时，输出电压几乎看不出任何变化。当电阻小于2K时，输出电压开始减小，此时应当是前面所说的阴极电流的条件不符合了。1mA < (Vin-Vo)/R0 < 500mA，改动R0的阻值，最后得到了想要的结果！

注意：一般使用做好加个三极管，避免功耗太大，造成温漂。

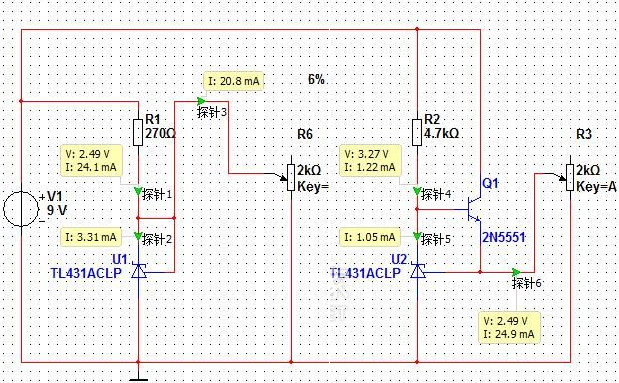

如下图负载2k时，稳压正常，它的电流1.23ma，；负载100欧姆负载时，431电流1.05ma，而输出电流是25ma，这样负载变化很大的情况下，431的工作点变动很小，即它的功耗基本没什么变化，那么相对而言，它的温度漂移也就变化较小，整体性能就很稳定了（如果不加三极管，在负载100Ω时会导致稳压失败！）：
