一、解决放大的负向信号方法：
当输入信号为对地的交流信号时，直接接到运放，则只能放大正半波或负半波，另一半波会因为截止而产生严重失真，为了得到不失真的交流放大信号，
实现无损放大有下面几种解决方法：

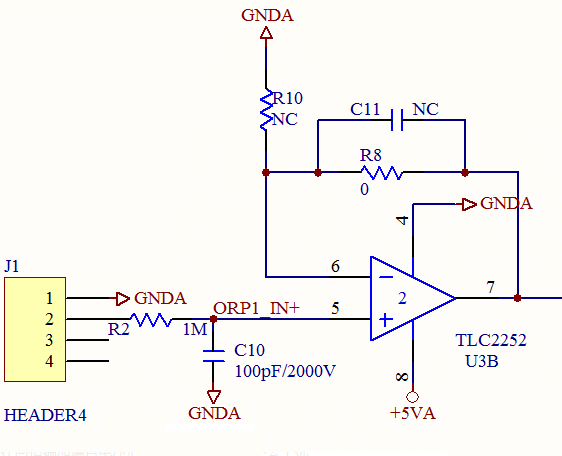

1、在信号地上加偏置电压0.5vcc的偏置电压——在J1-1脚不接GND接0.5Vcc；
2、在运放非信号输入端叠加一个0.5vcc的电压——在U3B的6脚叠加0.5Vcc；
3、当然也可以在信号经过一个电阻Rx后输入到运放前再上拉到VCC可能会造成信号丢失——在U3B的5脚上拉一个R2到VCC。
二、偏置电压产生方法：、
1、利用电压参考芯片：利用REF195或TL431，详情：在我司网站搜索“电压参考芯片 TL431”或点击：http://www.shendean.com/html/job/shumo/2019/0613/130.html

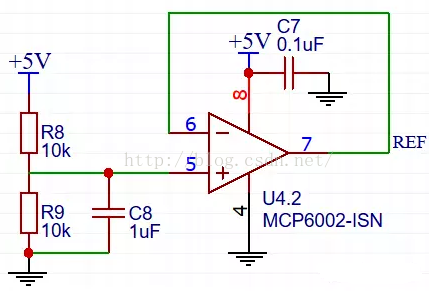

2、利用运放跟随器（运放输出阻抗低-接近0）：R8和R9可调从而实现输出不同的REF电压
3、直接利用2个等值电阻串联中值点0.5Vcc作为REF，因此REF输出阻抗大，容易受运放另一端输入电压影响。

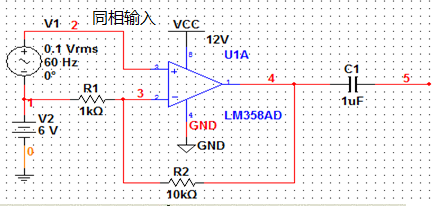

4、因为输出端叠加有直流偏置电压，需要加一个隔直电容虑除该直流分量，如下图C1：

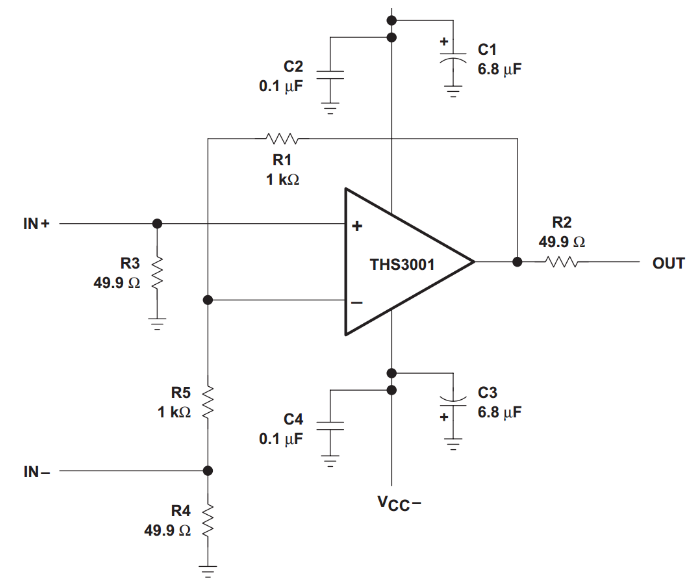

5、另外关于运放输出阻抗：下图运放输出阻抗50欧。
因为运放本身输出阻抗很小，一般可以忽略（理想运放为0），由于该线路在其闭环后串联了一个49.9Ω的电阻，所以输出阻抗就约为50Ω。
