1、放大电路：

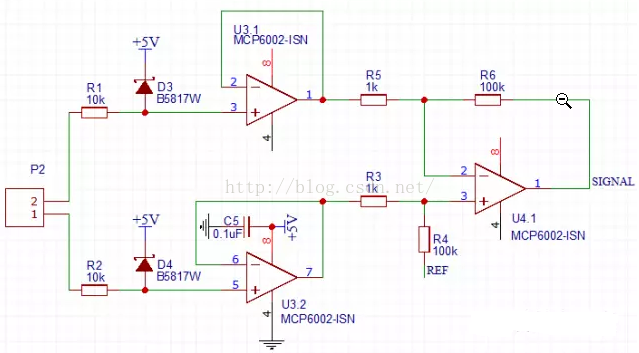

有时候处理放大弱小信号时可以先进行跟随然后再进行放大，如下图：
三个运放构成，一个MCP6002里边有两个运放，所以我们使用两个MCP6002。这种三运放构成的仪表放大器，可以用在很多产品上，使用最多的，是对传感器小信号的放大。这是一种典型的电路形式。U3.1和U3.2是电压跟随器，U4.1是差分放大电路，实际上也是个减法器电路。电路的放大倍数=R6/R5=100倍。
2、运放保护电路：电阻R1和D3。
D3的作用是当输入电压高于VDD的时候保护运放的输入级。在MCP6002内部，还有一个二极管，是保护输入电压低于VSS的时候保护输入级。
R1的作用有两个，一个是限制输入到输入级的电流，另外一个是在输入电压大于VDD的时候，限制输入到D3上的电流。（R2、D4的原理和R1、D3一样。）
3、另外：R4下边的REF这个网络标号，因为我们使用MCP6002的单电源供电方式，所以需要在R4的下边接1/2的VDD，以便获得全部的信号。如果MCP6002的供电方式是双电源供电，那么REF这个地方是接GND的。
---------------------
