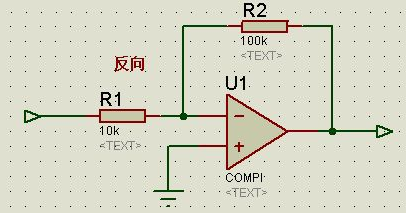

1、反相放大电路公式推导：
运放的同向端接地=0V，反向端和同向端虚短，所以也是0V，反向输入端输入电阻很高，虚断，几乎没有电流注入和流出，
那么R1和R2相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过R2的电流是相同的。
上图流过R3的电流：I1=(Vi-V-)/R1………a
流过R2的电流： I2=(V--Vout)/R2……b
V-=V+=0……………c
I1=I2…………………d
求解上面的初中代数方程得反相放大器的输入输出关系：Vout=(-R2/R1)*Vi

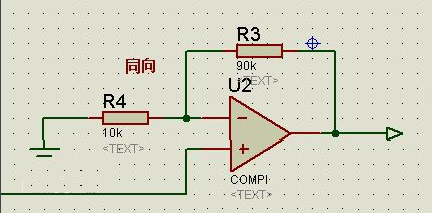

2、同相放大电路公式推导：
上图Vi与V-虚短，则Vi=V-……a
因为虚断，反向输入端没有电流输入输出，通过R1和R2的电流相等，设此电流为I，由欧姆定律得： I=Vout/(R3+R4)……b
Vi等于R4上的分压，即：Vi=I*R4……c
由abc式得同相放大器的公式：Vout=Vi*(R3+R4)/R4。
3、优缺点对比：
同相放大器
优点：输入阻抗和运放的输入阻抗相等，接近无穷大，故输入电阻取值大小不影响输入阻抗，因此当要求输入阻抗很高的时候就应选择同相放大器！
缺点：放大电路没有虚地，因此有较大的共模电压，抗干扰能力相对较差，使用时要求运放有较高的共模抑制比，另个缺点就是放大倍数只能大于1；
反相放大器
优点：两个输入端电位始终近似为零（同相端接地，反相端虚地），只有差模信号，抗干扰能力强；因此如果要求输入阻抗不高且相位无要求时，首选反相放大，除抗干扰能力强还可得到更大的输入信号范围。
缺点：输入阻抗很小，等于信号到输入端的串联电阻的阻值；
4、
放大电阻选型：设计中要求放大倍数相同的情况下尽量选择数值小的电阻配合，这样可以减小输入偏置电流的影响和分布电容的影响。如果很计较功耗，则要在电阻数值方面折中。
