STM32中有多达8个定时器，其中TIM1和TIM8是能够产生三对PWM互补输出的高级定时器，常用于三相电机的驱动，它们的时钟由APB2的输出产生。其它6个为普通定时器，时钟由APB1的输出产生。

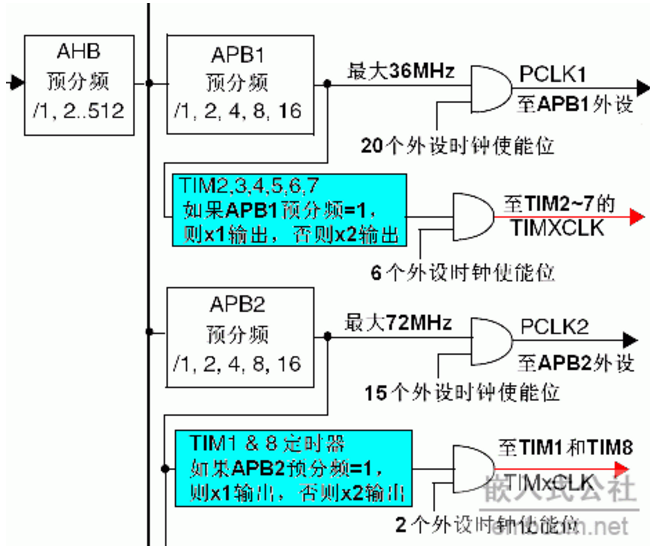

下图是STM32参考手册上时钟分配图中，有关定时器时钟部分的截图：
从图中可以看出，定时器的时钟不是直接来自APB1或APB2，而是来自于输入为APB1或APB2的一个倍频器，图中的蓝色部分。
下面以定时器2~7的时钟说明这个倍频器的作用：当APB1的预分频系数为1时，这个倍频器不起作用，定时器的时钟频率等于APB1的频率；当 APB1的预分频系数为其它数值(即预分频系数为2、4、8或16)时，这个倍频器起作用，定时器的时钟频率等于APB1的频率两倍。
假定AHB=36MHz，因为APB1允许的最大频率为36MHz，所以APB1的预分频系数可以取任意数值；当预分频系数=1 时，APB1=36MHz，TIM2~7的时钟频率=36MHz(倍频器不起作用)；当预分频系数=2时，APB1=18MHz，在倍频器的作用下，TIM2~7的时钟频率=36MHz。
有人会问，既然需要TIM2~7的时钟频率=36MHz，为什么不直接取APB1的预分频系数=1？答案是：APB1不但要为TIM2~7提供时钟，而且还要为其它外设提供时钟；设置这个倍频器可以在保证其它外设使用较低时钟频率时，TIM2~7仍能得到较高的时钟频率。
再举个例子：当AHB=72MHz时，APB1的预分频系数必须大于2，因为APB1的最大频率只能为36MHz。如果APB1的预分频系数=2，则因为这个倍频器，TIM2~7仍然能够得到72MHz的时钟频率。能够使用更高的时钟频率，无疑提高了定时器的分辨率，这也正是设计这个倍频器的初衷。
STM32学习----时钟 收藏
在STM32中，有五个时钟源，为HSI、HSE、LSI、LSE、PLL。
①、HSI是高速内部时钟，RC振荡器，频率为8MHz。
②、HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
③、 LSI是低速内部时钟，RC振荡器，频率为40kHz。
④、LSE是低速外部时钟，接频率为32.768kHz的石英晶体。
⑤、PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。
其中40kHz的LSI供独立看门狗IWDG使用，另外它还可以被选择为实时时钟RTC的时钟源。另外，实时时钟RTC的时钟源还可以选择LSE，或者是HSE的128分频。RTC的时钟源通过RTCSEL[1:0]来选择。
STM32中有一个全速功能的USB模块，其串行接口引擎需要一个频率为48MHz的时钟源。该时钟源只能从PLL输出端获取，可以选择为1.5分频或者1分频，也就是，当需要使用USB模块时，PLL必须使能，并且时钟频率配置为48MHz或72MHz。
另外，STM32还可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。
系统时钟SYSCLK，它是供STM32中绝大部分部件工作的时钟源。系统时钟可选择为PLL输出、HSI或者HSE。系统时钟最大频率为 72MHz，它通过AHB分频器分频后送给各模块使用，AHB分频器可选择1、2、4、8、16、64、128、256、512分频。其中AHB分频器输出的时钟送给5大模块使用：
①、送给AHB总线、内核、内存和DMA使用的HCLK时钟。
②、通过8分频后送给Cortex的系统定时器时钟。
③、直接送给Cortex的空闲运行时钟FCLK。
④、送给APB1分频器。APB1分频器可选择1、2、4、8、16分频，其输出一路供APB1外设使用(PCLK1，最大频率36MHz)，另一路送给定时器(Timer)2、3、4倍频器使用。该倍频器可选择1或者2倍频，时钟输出供定时器2、3、4使用。
⑤、送给APB2分频器。APB2分频器可选择1、2、4、8、16分频，其输出一路供APB2外设使用 (PCLK2，最大频率72MHz)，另一路送给定时器(Timer)1倍频器使用。该倍频器可选择1或者2倍频，时钟输出供定时器1使用。另外，APB2分频器还有一路输出供ADC分频器使用，分频后送给ADC模块使用。ADC
分频器可选择为2、4、6、8分频。
在以上的时钟输出中，有很多是带使能控制的，例如AHB总线时钟、内核时钟、各种APB1外设、APB2外设等等。当需要使用某模块时，记得一定要先使能对应的时钟。
需要注意的是定时器的倍频器，当APB的分频为1时，它的倍频值为1，否则它的倍频值就为2。
连接在APB1(低速外设)上的设备有：电源接口、备份接口、CAN、USB、I2C1、I2C2、UART2、UART3、SPI2、窗口看门狗、Timer2、Timer3、Timer4。注意USB模块虽然需要一个单独的48MHz时钟信号，但它应该不是供USB模块工作的时钟，而只是提供给串行接口引擎(SIE)使用的时钟。USB模块工作的时
钟应该是由APB1提供的。
连接在APB2(高速外设)上的设备有：UART1、SPI1、Timer1、ADC1、ADC2、所有普通IO口(PA~PE)、第二功能IO 口。
