allegro 在静态铜皮static solid上挖空区域后如何取消

allegro中:有时需要在静态铜皮上打过孔等原因,需要Setup->Areas->Shape Keepout或者用shape->manual void->polygon(多边形)命令在solid 铜皮中设置需要禁止铺铜的区域,那么如何如何取消该区域呢?
1、对于Setup->Areas->Shape Keepout方式直接将该区域删掉;
2、对于

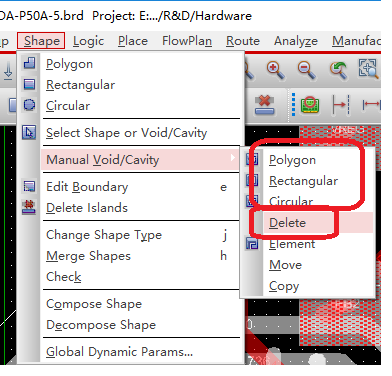

shape->manual void->polygon->circle等方式,直接将铜皮重新修改边界或重铺是一个办法吗,当然用shape->manual void->polygon->delete方法更好:
