1:定义:
共模电感即扼流圈，两组线圈绕在磁环上，同一个方向绕制，只是一组线圈绕在左侧，另一组线圈绕在右侧，匝数和相位都相同，形成一个四端器件。共模线圈采用高磁导率的锰锌铁氧体或非晶材料，以提高共模线圈性能。
2:作用
两根电源线对地之间干扰叫共模干扰，两根电源线之间的干扰叫差模干扰，当电感和电容组合成滤波器，可以使滤波效果更好，电感电容起作用的频段也会不同，和Y电容起到滤除共模干扰的作用，X电容主要是短路信号的作用，减小差模信号流过的路径，进而减少电路中寄生参数引起的震荡造成高频发射。
开关电源产生的共模噪声频率范围从 10kHz～50MHz 甚至更高，为了有效衰减这些噪声，要求在这个频率范围内共模电感器能够提供足够高的感抗。

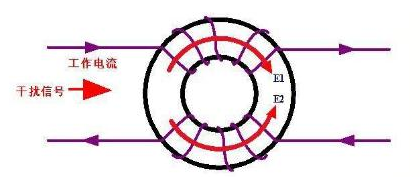

主要是考虑EMC电磁兼容性，减少辐射、降低高频共模噪音；其对共模噪音有明显的抑制作用，工作原理是当共模电流通过元件时，两个电感的电感量会叠加。但是对于差模噪音，两个电感量相当于取差，电感值减小，抑制效果会削弱。主要作用是可以隔离共模信号，衰减外部共模干扰，从而降低对电源的影响。还可以衰减内部共模信号，降低对电网的影响。
实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰。

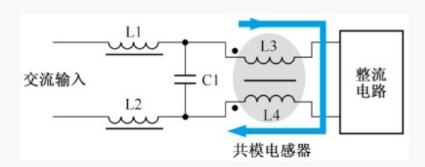

（A） 正常的交流电流流过共模电感器分析。如下图所示，220V交流电是差模电流，它流过共模线圈L3和L4的方向如图中所示，两线圈中电流产生的磁场方向相反而抵消。这时正常信号电流主要受线圈电阻的影响（这一影响很小），以及少量因漏感造成的阻尼（电感），加上220V交流电的频率只有50Hz，共模电感器电感量不大，所以共模电感器对于正常的220V交流电感抗很小，不影响220V交流电对整机的供电。

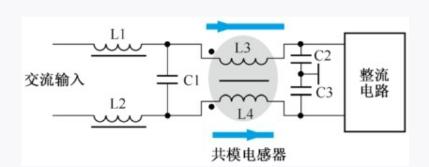

（B） 共模电流流过共模电感器分析。当共模电流流过共模电感器时，电流方向如图所示。由于共模电流在共模电感器中为同方向，线圈L3和L4内产生同方向的磁场，这时增大了线圈L3、L4的电感量，也就是增大了L3、L4对共模电流的感抗，使共模电流受到了更大的抑制，达到衰减共模电流的目的，起到了抑制共模干扰噪声的作用。 加上两只Y电容C2和C3对共模干扰噪声的滤波作用，共模干扰得到了明显的抑制。
3：共模电感在制作时应满足以下要求：
1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。

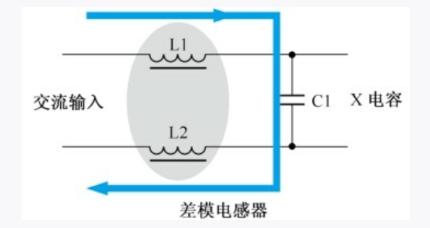

4：差摸电感：如下图所示是差模电感器电路，差模电感器L1、L2与X电容串联构成回路，因为L1、L2对差模高频干扰的感抗大，而X电容C1对高频干扰的容抗小，这样将差模干扰噪声滤除，而不能加到后面的电路中，达到抑制差模高频干扰噪声的目的。
