◆ 3-5W输出功率
◆ 宽电压输入
◆ 3W产品尺寸1.91X1.42 inches(48.5X36X20.5mm)
5W产品尺寸2.17X1.77 inches(55X45X20.5mm)
◆ 高隔离电压
◆ 小型化封装
应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压(N) Vac |
165(200Vdc)-265(375Vdc) |
|
输入电压(W) Vac |
85(100Vdc)-265(375Vdc) |
|
输入频率 Hz |
45-65 |
|
输出电压精度 % |
Vo1：±1 |
|
Vo2：±4 |
|
|
负载调整率 % |
Vo1：±0.5 |
|
Vo2：±4.0 |
|
|
电压调整率 % |
Vo1：±0.2 |
|
Vo2：±1.5 |
|
|
动态响应 （过冲/恢复时间） |
±4%Vo/400us |
|
纹波/噪声（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作壳温 |
-25℃ - +85℃ |
|
开关频率典型值KHz |
66 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：3000Vac |
|
输入-输出：1500Vac （仅限金属壳封装） |
|
|
输入-壳：3000Vac |
|
|
输出-壳：500Vdc |
|
|
MTBF |
3×105 |
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
产品选型
|
型号 |
输入电压 Vac |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 UF |
|
SDA03-P220S05W |
N:165-265 W:85-265 |
5.05 |
0.6 |
75 |
2200 |
|
SDA03-P220S12W |
12 |
0.25 |
76 |
470 |
|
|
SDA03-P220S15W |
15 |
0.2 |
77 |
470 |
|
|
SDA03-P220S24W |
24 |
0.12 |
77 |
220 |
|
|
SDA03-P220D05W |
+5.05/-5.05 |
+0.3/-0.3 |
74 |
2200/2200 |
|
|
SDA03-P220D12W |
+12/-12 |
+0.125/-0.125 |
75 |
470/470 |
|
|
SDA03-P220D15W |
+15/-15 |
+0.1/-0.1 |
75 |
470/470 |
|
|
SDA03-P220D24W |
+24/-24 |
+0.06/-0.06 |
75 |
220/220 |
|
|
SDA03-P220D05P05W |
5/5 |
0.5/0.1 |
70 |
2200/2200 |
|
|
SDA03-P220D05P12W |
5/12 |
0.36/0.1 |
76 |
2200/470 |
|
|
SDA05-P220S05W |
5.05 |
1.0 |
75 |
2200 |
|
|
SDA05-P220S12W |
12 |
0.42 |
75 |
470 |
|
|
SDA05-P220S15W |
15 |
0.33 |
74 |
470 |
|
|
SDA05-P220S24W |
24 |
0.21 |
76 |
220 |
|
|
SDA03-P220D05W |
+5.05/-5.05 |
+0.5/-0.5 |
76 |
2200/2200 |
|
|
SDA03-P220D12W |
+12/-12 |
+0.21/-0.21 |
78 |
470/470 |
|
|
SDA03-P220D15W |
+15/-15 |
+0.17/-0.17 |
75 |
470/470 |
|
|
SDA03-P220D24W |
+24/-24 |
+0.1/-0.1 |
75 |
220/220 |
|
|
SDA05-P220D05P05W |
5/5 |
0.7/0.3 |
76 |
2200/2200 |
|
|
SDA05-P220D05P05W |
5/12 |
0.5/0.21 |
76 |
2200/470 |

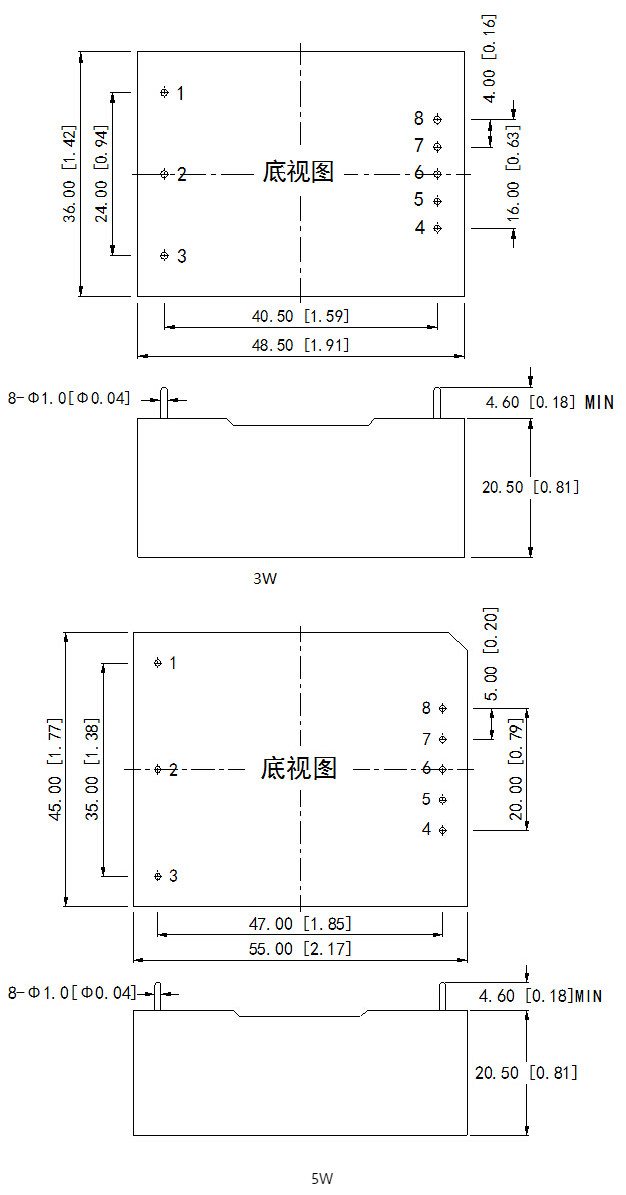

外型尺寸
管脚定义
|
管脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
功能(单路) |
L |
N |
FG |
-Vo |
NP |
NP |
NP |
+Vo |
|
描述(单路) |
火线 |
零线 |
接大地 |
输出负 |
无此管脚 |
无此管脚 |
无此管脚 |
输出正 |
|
功能(均载双路) |
L |
N |
FG |
-Vo |
NP |
COM |
NP |
+Vo |
|
描述(均载双路) |
火线 |
零线 |
接大地 |
输出负 |
无此管脚 |
公共端 |
无此管脚 |
输出正 |
|
功能(非均载双路) |
L |
N |
FG |
-Vo1 |
+Vo1 |
NP |
-Vo2 |
+Vo2 |
|
描述(非均载双路) |
火线 |
零线 |
接大地 |
1路输出负 |
1路输出正 |
无此管脚 |
2路输出负 |
2路输出正 |
