典型性能
◆ 10-15W输出功率
◆ 宽电压输入
◆ 产品尺寸2.44X1.77 inches(62X45X22.5mm)
◆ 高隔离电压
◆ 小型化封装
应用领域
◆ 电信 ◆ 数据互换 ◆ 电力系统 ◆ 计算机系统
产品性能
|
输入电压 Vac |
85-305 |
|
输入频率 Hz |
45-65 |
|
输出电压精度 % |
±1 |
|
负载调整率 % |
±0.5 |
|
电压调整率 % |
±0.2 |
|
动态响应 （过冲/恢复时间） |
±4%Vo/400us |
|
纹波/噪声（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作壳温 |
-25℃ - +85℃ |
|
开关频率典型值KHz |
66 |
|
短路保护 |
长期短路自恢复 |
|
隔离耐压 |
输入-输出：3000Vac |
|
输入-壳：3000Vac |
|
|
输出-壳：500Vdc |
|
|
MTBF |
3×105 |
|
安规要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
产品选型
|
型号 |
输入电压 Vac |
输出电压 Vdc |
输出电流 A |
效率 % |
容性能力 UF |
|
WAK10S5 |
85-305 |
5.05 |
2 |
78 |
2200 |
|
WAK1012 |
12 |
0.83 |
79 |
470 |
|
|
WAK10S15 |
15 |
0.66 |
79 |
470 |
|
|
WAK10S24 |
24 |
0.42 |
79 |
220 |
|
|
WAK10S48 |
48 |
0.21 |
79 |
47 |
|
|
WAK15S5 |
5.05 |
3 |
78 |
2200 |
|
|
WAK15S12 |
12 |
1.25 |
79 |
1000 |
|
|
WAK15S15 |
15 |
1 |
79 |
470 |
|
|
WAK15S24 |
24 |
0.625 |
79 |
470 |
|
|
WAK15S48 |
48 |
0.3 |
79 |
220 |

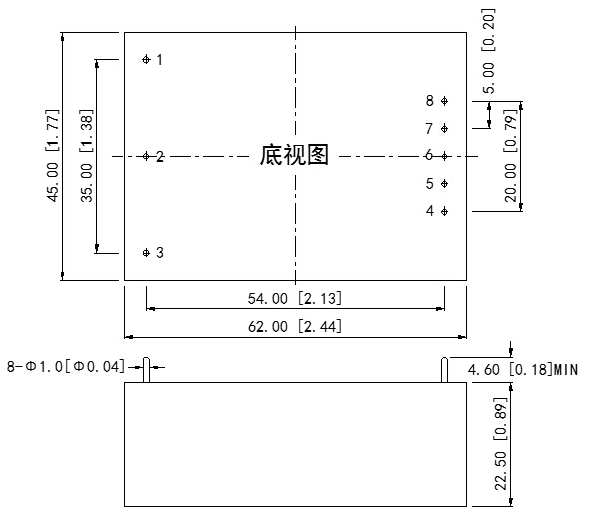

外型尺寸
管脚定义
|
管脚 |
功能 |
描述 |
|
1 |
L |
火线 |
|
2 |
N |
零线 |
|
3 |
FG |
接大地 |
|
4 |
-Vo |
输出负 |
|
5 |
+Vo |
输出正 |
|
6 |
COM |
输出公共地 |
|
7 |
-Vo2 |
输出负 |
|
8 |
+Vo2 |
输出正 |
